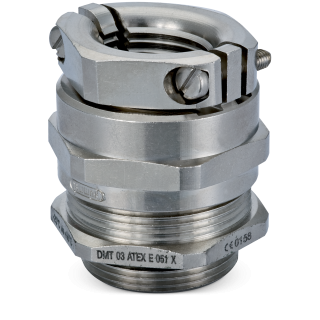

Kovové HSK-MZ-EMV-Ex / HSK-MZ-PVDF-Ex vývodky s prídavným uchytením proti namáhaniu

Kovové HSK-MZ-EMV-Ex / HSK-MZ-PVDF-Ex vývodky s prídavným uchytením proti namáhaniu


HSK-MZ-EMV-Ex

EMV- sú vhodnou štandardnou káblovou priechodkou s dodatočným odľahčením a ochranou proti uvolneniu v nebezpečnom priestore
Ex-Úroveň ochrany II 2G 1D
Tvarované tesnenie NBR
Upínacia vložka PA
Materiál Poniklovaná mosadz
O-Krúžok NBR
Ochrana, tesnosť IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu













HSK-MZ-PVDF-EMV-Ex

EMV-Štandardná káblová vývodka z mosadze s dodatočnou ochranou proti uvolneniu a ochranou proti namáhaniu pre chemický a vysoký teplotný rozsah
Ex-Úroveň ochrany II 2G 1D
Tvarované tesnenie FPM
Upínacia vložka PVDF
Materiál Poniklovaná mosadz
O-Krúžok FPM
Ochrana, tesnosť IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu













Poznámky:

  • SW (mm) -  veľkosť použiteľnosti vidlicového kľúča

HSK-MZ-EMV-Ex
AG Ø (mm) GL (mm) H (mm) SW (mm) HSK-M-EMV-Ex -20°C -95°C HSK-M-EMV-Ex -60°C -95°C
   M 12 x 1,5     3 - 6,5       6,5      26       14                 1.617.1200.50                 1.647.1200.50
   M 16 x 1,5     6 - 10         6      29       20                 1.617.1600.50                 1.647.1600.50
   M 20 x 1,5   10 - 14         6      32       24                 1.617.2000.50                 1.647.2000.50
   M 25 x 1,5   14 - 18         7      35       30                 1.617.2500.50                 1.647.2500.50
   M 32 x 1,5   20 - 25         8      41       40                 1.617.3200.50                 1.647.3200.50
   M 40 x 1,5   24 - 32         8      48       50                 1.617.4000.50                 1.647.4000.50
   M 50 x 1,5   32 - 38         9      51       57                 1.617.5000.50                 1.647.5000.50
   M 50 x 1,5   28 - 31         9      51       57                 1.617.5000.51                 1.647.5000.51
   M 63 x 1,5   37 - 44        10      52       68                 1.617.6300.50                 1.647.6300.50
   M 63 x 1,5   32 - 35        10      52       68                 1.617.6300.51                 1.647.6300.51



HSK-MZ-EMV-Ex / HSK-MZ-EMV-PVDF-Ex
AG Ø (mm) GL (mm) H (mm) SW (mm) HSK-MZ-EMV-Ex -20°C -95°C HSK-MZ-EMV-Ex -60°C -95°C HSK-MZ-EMV-PVDF-Ex -20°C -130°C
  PG 7  3 - 6,5       5    26     14         1.617.0700.01           1.647.0700.01                 1.667.0700.01
  PG 9   4 - 8       6    28     17         1.617.0900.01           1.647.0900.01                 1.667.0900.01
  PG 11  6 - 10       6    29     20         1.617.1100.01           1.647.1100.01                 1.667.1100.01
PG 13,5  7 - 12     6,5    33     22         1.617.1300.01           1.647.1300.01                 1.667.1300.01
 PG 16 10 - 14     6,5    32     24         1.617.1600.01           1.647.1600.01                 1.667.1600.01
 PG 21 13 - 18       7    35     30         1.617.2100.01           1.647.2100.01                 1.667.2100.01
 PG 29 20 - 25       8    41     40         1.617.2900.01           1.647.2900.01                 1.667.2900.01
 PG 36 24 - 32       8    48     50         1.617.3600.01           1.647.3600.01                 1.667.3600.01
 PG 42 32 - 38       9    51     57         1.617.4200.01           1.647.4200.01                 1.667.4200.01
 PG 42 28 - 31       9    51     57         1.617.4200.15           1.647.4200.15                 1.667.4200.15
 PG 48 37 - 44      10    51     64         1.617.4800.01           1.647.4800.01                 1.667.4800.01
 PG 48 32 - 35      10    51     64         1.617.4800.15           1.647.4800.15                 1.667.4800.15

   NPT 3/8"   4 - 8     15    27   17 / 19         1.617.3800.70           1.647.3800.70                 1.667.3800.70
NPT 1/2"  7 - 12     13    31   22 / 24         1.617.1200.70           1.647.1200.70                 1.667.1200.70
NPT 3/4" 13 - 18     13    36      30         1.617.3400.70           1.647.3400.70                 1.667.3400.70
