Kovové vývodky radu HSK-M-EMV-D-Ex

Kovové vývodky radu HSK-M-EMV-D-Ex


HSK-M-EMV-D-Ex

EMV- štandardná káblová priechodka pre oblasť s nebezpečenstvom výbuchu  zur Durchführung des Schirmgeflechts
Ex-Úroveň ochrany II 2G 1D
Tvarované tesnenie NBR
Upínacia vložka PA metalizované
Materiál Poniklovaná mosadz
O-Krúžok NBR
Ochrana, tesnosť IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu











Poznámky :

  • SW (mm) -  veľkosť použiteľnosti vidlicového kľúča



Metrický závit

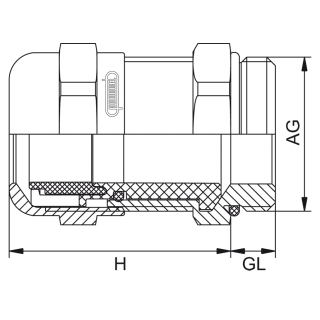

                  AG  Ø (mm)  GL (mm)  H (mm)  SW (mm)   HSK-M-EMV-D-Ex -20°C -95°C   HSK-M-EMV-D-Ex -60°C -95°C
           M 16 x 1,5    5 - 10        6     29        20                1.636.1600.50                1.637.1600.50
           M 20 x 1,5  10 - 14        6     31       24                1.636.2000.50                1.637.2000.50
           M 25 x 1,5  13 - 18        7     38       30                1.636.2500.50                1.637.2500.50
           M 32 x 1,5  18 - 25        8     43       40                1.636.3200.50                 1.637.3200.50
           M 40 x 1,5  24 - 32        8     51       50                1.636.4000.50                1.637.4000.50

Metrický púredĺžený závit
           M 16 x 1,5   5 - 10      10     29      20                1.636.1600.30                1.637.1600.30
           M 20 x 1,5  10 - 14      10     31      24                1.636.2000.30                1.637.2000.30
           M 25 x 1,5  13 - 18      12     38      30                1.636.2500.30                1.637.2500.30
           M 32 x 1,5  18 - 25      12     43      40                1.636.3200.30                1.637.3200.30
           M 40 x 1,5  24 - 32      15     51      50                1.636.4000.30                1.637.4000.30

PG závit
                 PG 11   5 - 10        6     29       20                1.636.1100.01                1.637.1100.01
              PG 13,5   6 - 12      6,5     31       22                1.636.1300.01                1.637.1300.01
                 PG 16  10 - 14      6,5     32       24                1.636.1600.01                1.637.1600.01
                 PG 21  13 - 18        7     38       30                1.636.2100.01                1.637.2100.01
                 PG 29  18 - 25        8     43       40                1.636.2900.01                1.637.2900.01
                 PG 36  22 - 32        8     48       50                1.636.3600.01                1.637.3600.01
