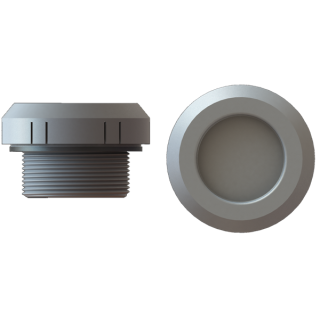

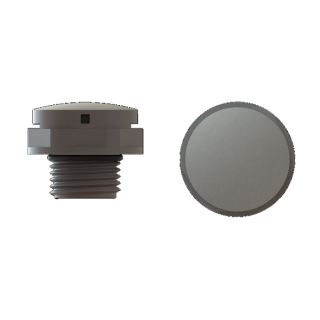

Plastové špeciálne odvetrávacie záslepky
Plastové špeciálne odvetrávacie záslepky | Obrázky nemusia reprezentovať skutočnú farbu, veľkosť alebo tvar výrobku |
Plastové špeciálne odvetrávacie záslepky o veľkosti M12x1,0 / M12x1,5 / M20x1,5 / M40x1,5 | |
• Vyvážené tlakové rozdiely medzi vnútorným krytom a vonkajším prostredím. • Zabraňuje poškodeniu podľa tlakových rozdielov. • Zabraňuje tvorbe kondenzácie vody v tesne uzavretých štandardných puzdrách. • Vlastnosti membrány: hydrofóbne, oleofóbne. |
Technické údaje | ||||||
Materiál | Telo | PA 6 (Polyamid 6) | ||||
Vetracia membrána | Akrylový kopolymér na nylonovom podklade | |||||
O-Krúžok | NBR | |||||
Horľavosť | V2 | podľa UL94 | ||||
Trieda ochrany | IP 68 / IP 67 (pre tlak pri vniknutí vody 0.1 bar) | |||||
IP 66 | ||||||
Prevádzková teplota | Stála | od -20 °C do +100 °C | ||||
Dočasná pod zážažou | od -30 °C do +150 °C | |||||
Schválenie | Číslo zložky | Štandard | ||||
CE | ||||||
RoHS | ||||||
Príslušenstvo | • Poistné matice (závitová verzia) • Tesnenie |
|||||
Poznámky | • Odporúčame používať poistné matice a tesnenia, aby sa zabezpečil stupeň IP pre drsné povrchy alebo cez otvory. | |||||
Priemerný prúd vzduchu | pre ΔP = 70 mbar | M12x1,0=16,25,120,300 / M12x1,5=16,25,42,120,300,450,750 / M16x1,5=42,120,450,750 / M20x1,5=42,120,450,750 /M40x1,5=120,375,1350,2200 | l/h | |||
Tlak vniknutia vody | M12x1,0 / M12x1,5 / M16x1,5 / M20x1,5 / M40x1,5 = 0.9 , 0.5 , 0.2 , 0.1 | bar | ||||
Závit | Typ | Metrický závit | podľa EN 60423 | |||
Veľkosť | M12x1,0 / M12x1,5 / M16x1,5 / M20x1,5 / M40x1,5 | |||||
Dĺžka závitu | M12x1,0=6.6 / M12x1,5=6.0,10.0 / M16x1,5=10.0 / M20x1,5 =10.0 / M40x1,5=18.0 | mm | ||||
Priemer závitu | M12x1,0=12.000 / M12x1,5=12.000 / M16x1,5=16.000 / M20x1,5 =20.000 / M40x1,5=40.000 | mm | ||||
Šírka použiteľného kľúča | M12x1,0=17 / M12x1,5=17,24 / M16x1,5=24 / M20x1,5 =24 | mm | ||||
Vonkajší priemer | M12x1,0=17.0 / M12x1,5=17.0, 23.7 / M16x1,5=23.7 / M20x1,5 =23.7 / M40x1,5=59.5 | mm | ||||
Výška | M12x1,0=7.5 / M12x1,5=7.5, 11.7 / M16x1,5=11.7 / M20x1,5 =11.7 / M40x1,5=19.0 | mm | ||||
Typ dizajnu | M12x1,0=A / M12x1,5=A, E / M16x1,5=E / M20x1,5 =E / M40x1,5=F | |||||
Objednávacie číslo | RAL 7035, sivá | M12x1,0=SBVPA-11,MBVPA-11,UHBVPA-11 / M12x1,5=SBVPB-11-11L,MBVPB-11-11L,SBVPD-11,HBVPB-11-11L,MBVPD-11,UHBVPB-11-11L,HBVPD-11,UHBVPD-11 / M20x1,5=SBVPE-11,MBVPE-11,UHBVPE-11 / M40x1,5=SBVPX-18S,MBVPX-18S,HBVPX-18S,UHBVPX-18S | ||||
RAL 7001, šedá | M12x1,0=SBVPA-01,MBVPA-01,HBVPA-01,UHBVPA-0 / M12x1,5=SBVPB-01-01L,MBVPB-01-01L,SBVPD-01,HBVPB-01-01L,MBVPD-01,UHBVPB-01-01L,HBVPD-01,UHBVPD-01 / M20x1,5=SBVPE-01,MBVPE-01,UHBVPE-01 / M40x1,5=SBVPX-08S,MBVPX-08S,HBVPX-08S,UHBVPX-08S | |||||
RAL 9005, čierna | M12x1,0=SBVPA-21,MBVPA-21,HBVPA-21,UHBVPA-21 / M12x1,5=SBVPB-21-21L,MBVPB-21-21L,SBVPD-21,HBVPB-21-21L,MBVPD-21,UHBVPB-21-21L,HBVPD-21,UHBVPD-21 / M16x1,5=SBVPF-21,MBVPF-21,UHBVPF-21 / M20x1,5=SBVPE-21,MBVPE-21,UHBVPE-21 / M40x1,5=SBVPX-28S,MBVPX-28S,HBVPX-28S,UHBVPX-28S | |||||
Balné množstvo | M12x1,0 , M12x1,5 , M16x1,5 , M20x1,5 = 500 ks / M40x1,5 = 1 ks |
Poistné matice | Poistné matice s prírubou z Polyamidu / M12x1,0 , M12x1,5 , M20x1,5 , M40x1,5 | |||||
Poistné matice bez príruboy z Polyamidu / M12x1,0 , M12x1,5 , M20x1,5 , M40x1,5 |

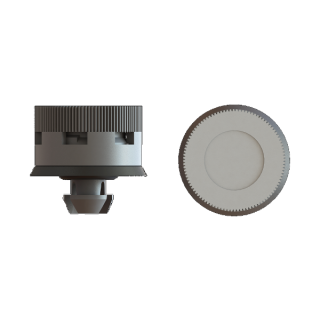

Plastové špeciálne odvetrávacie záslepky |
Obrázky nemusia reprezentovať skutočnú farbu, veľkosť alebo tvar výrobku |
Plastové špeciálne odvetrávacie záslepky z Polyamidu / w/o závit/ QUICK FIT 5,5 / 300 l/h / TL=7,5mm / H=9,3mm | |
• Vyvážené tlakové rozdiely medzi vnútorným krytom a vonkajším prostredím. • Zabraňuje poškodeniu podľa tlakových rozdielov. • Zabraňuje tvorbe kondenzácie vody v tesne uzavretých štandardných puzdrách. • Vlastnosti membrány: hydrofóbne, oleofóbne. |
Technické údaje | ||||||
Materiál | Telo | PA 6 (Polyamid 6) | ||||
Vetracia membrána | Akrylový kopolymér na nylonovom podklade | |||||
O-Krúžok | NBR | |||||
Horľavosť | V2 | podľa UL94 | ||||
Trieda ochrany | IP 68 / IP 67 (pre tlak pri vniknutí vody 0.1 bar) | |||||
IP 66 | ||||||
Prevádzková teplota | Stála | od -20 °C do +100 °C | ||||
Dočasná pod zážažou | od -30 °C do +150 °C | |||||
Schválenie | Číslo zložky | Štandard | ||||
CE | ||||||
RoHS | ||||||
Príslušenstvo | • Poistné matice (závitová verzia) • Tesnenie |
|||||
Poznámky | • Odporúčame používať poistné matice a tesnenia, aby sa zabezpečil stupeň IP pre drsné povrchy alebo cez otvory. | |||||
Priemerný prúd vzduchu | pre ΔP = 70 mbar | 16 , 25 , 120 , 300 | l/h | |||
Tlak vniknutia vody | 0.9 , 0.5 , 0.2 , 0.1 | bar | ||||
Závit | Typ | w/o závit | pre hrúbku steny 3,3-3,4 mm | |||
Veľkosť | QUICK FIT 5,5 | |||||
Dĺžka závitu | 7.5 | mm | ||||
Priemer závitu | 5.500 | mm | ||||
Kryt | Hrúbka sten | 3,3 - 3,4 | mm | |||
Priemer priechodzieho otvoru | 6,3 - 6,5 | mm | ||||
Vonkajší priemer | 17.0 | mm | ||||
Výška | 9.3 | mm | ||||
Typ dizajnu | B | |||||
Ďalšie produkty z kategórie
Plastové matky s prírubou z Polyamidu (Metrický, NPT, PG závit)
Plastové matky s prírubou z Polyamidu so závitom Metrickým, PG, NPT .
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6, 30% Zosilnené sklenené vlákna)
Horľavosť : HB podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Plastové matky s prírubou z Polyamidu G závit
Plastové matky s prírubou z Polyamidu s G závitom.
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6, 30% Zosilnené sklenené vlákna)
Horľavosť : HB podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Plastové matky bez príruby z Polyamidu Metrický a PG závit
Plastové matky bez príruby z Polyamidu s Metrickým a PG závitom.
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6, 30% Zosilnené sklenené vlákna)
Horľavosť : HB podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Plastové okrúhle zátky z Polyamidu s Metrickým a PG závitom
Plastové Okrúhle Zátky z Polyamidu s Metrickým a PG závitom.
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6, )
Horľavosť : V2 podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Plastové šesťhranné zátky z Polyamidu s Metrickým závitom
Plastové Šesťhranné Zátky z Polyamidu s Metrickým závitom.
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6,)
Horľavosť : V2 podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Plastové špeciálne naklikávacie zátky s poistným mechanizmom uzáveru
Plastové špeciálne naklikávacie Zátky s poistným mechanizmom z Polyamidu.
• Pre štandardné priemyselné použitie.
• Naklikávacia zostava pre otvory bez závitov
• Aretačné matice majú závity podľa podľa EN 60423 (metrické) a podľa podľa DIN 40430 (PG). Výmena modulárneho konektora: uzamykacia matica sa môže použiť na upevnenie káblovej priechodky.
Materiál Telo : PA 6 GF 30 (Polyamid 6, 30% Zosilnené sklenené vlákna)
Horľavosť : V2 podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Trieda ochrany : IP 68 - 5 Bar, 30 min
Plastové špeciálne odvetrávacie záslepky
Plastové špeciálne odvetrávacie záslepky z Polyamidu.
• Vyvážené tlakové rozdiely medzi vnútorným krytom a vonkajším prostredím.
• Zabraňuje poškodeniu podľa tlakových rozdielov.
• Zabraňuje tvorbe kondenzácie vody v tesne uzavretých štandardných puzdrách.
• Vlastnosti membrány: hydrofóbne, oleofóbne.
Materiál Telo : PA 6 GF 30 (Polyamid 6,)
Horľavosť : V2 podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Trieda ochrany : IP 68 - 5 Bar, 30 min
Zátky z Polyamidu
Zátky z Polyamidu.
• Pre štandardné priemyselné použitie.
• Utesnenie káblových vývodiek, ak nie je prevlečený žiaden kábel cez vývodku.
Materiál Telo : PA 6 (Polyamid 6,)
Horľavosť : V2 podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplot Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Redukcia tesnenia do vývodiek
Redukcia tesnenia.
• Na zníženie upínacích rozsahov káblových vývodiek.
• Vysoká kvalita odľahčenia a tesnenia, spoľahlivý výkon pre štandardné priemyselné použitie.
Schválenia : CE , RoHS
Dvojitá redukcia tesnenia do vývodiek
Dvojitá redukcia tesnenia.
• Na zníženie upínacích rozsahov káblových vývodiek.
• Dvojité tesnenie optimalizuje použitý rozsah.
• Špeciálny dizajn pre vysokú kvalitu odľahčenia a tesnenia, spoľahlivý výkon pre štandardné priemyselné použitie.
Schválenia : CE , RoHS
Redukcia tesnenia na ploché káble do vývodiek
Redukcia tesnenia na ploché káble.
• Zmena rozsahu zovretia na tvar plochých káblov.
• Vysoká kvalita odľahčenia a tesnenia, spoľahlivý výkon pre štandardné priemyselné použitie.
Schválenia : CE , RoHS
Redukcia viac dierového tesnenia na káble do vývodiek
Redukcia viac dierového tesnenia na káble do vývodiek.
• Pre použítie tesnenia niekoľkých samotných káblových žíl v jednej vývodke.
• Vysoká kvalita odľahčenia a tesnenia, spoľahlivý výkon pre štandardné priemyselné použitie.
Schválenia : CE , RoHS
Tesnenie
Tesnenia.
• Pre zvýšenie IP drsných povrchov alebo priechodných otvorov.
Schválenia : CE , RoHS
Nástroj na demontáž vývodiek
Nástroj na demontáž vývodiek
• Nástroje na rozobratie "vývodky"
Schválenia : CE , RoHS
Plastová matica BL-21 / PG7
Plastové matky s prírubou z Polyamidu s PG závitom a v čiernom prevedení .
• Pre štandardné priemyselné použitie.
• Bezpečné upevnenie káblových vývodiek.
• Prírubový dizajn ponúka bezpečné utesnenie.
Materiál Telo : PA 6 GF 30 (Polyamid 6, 30% Zosilnené sklenené vlákna)
Horľavosť : HB podľa UL94
Prevádzková teplot Stála : od -20°C do + 100°C
Prevádzková teplota Dočasná : od -30°C do +150 °C
Schválenia : CE , RoHS
Ploché tesniace gumené čierne krúžky 62x52x1
Ploché tesniace gumené čriene krúžky napríklad pre vývodky PG 42
• Pre zvýšenie IP drsných povrchov alebo priechodných otvorov.
Materiál : CR (Chloroprénový kaučuk)
Veľkosť : PG 42
Vonkajší rozmer : 62 mm
Vnútorný rozmer : 52 mm
Výška : 1 mm
Ploché tesniace gumené čierne krúžky 68x58x1
Ploché tesniace gumené čriene krúžky napríklad pre vývodky PG 48
• Pre zvýšenie IP drsných povrchov alebo priechodných otvorov.
Materiál : CR (Chloroprénový kaučuk)
Veľkosť : PG 48
Vonkajší rozmer : 68 mm
Vnútorný rozmer : 58 mm
Výška : 1 mm
Ploché tesniace gumené čierne krúžky 25,5x20x1,5
Ploché tesniace gumené čriene krúžky napríklad pre vývodky M20x1,5 alebo PG 13,5
• Pre zvýšenie IP drsných povrchov alebo priechodných otvorov.
Materiál : CR (Chloroprénový kaučuk)
Veľkosť : M20x1,5 alebo PG13,5
Vonkajší rozmer : 25,5 mm
Vnútorný rozmer : 20 mm
Výška : 1,5 mm
Okrúhle tesniace gumené čierne krúžky 30x27x2
Okrúhle tesniace gumené čriene krúžky napríklad pre vývodky M32x1,5 alebo PG 21
• Pre zvýšenie IP drsných povrchov alebo priechodných otvorov.
Materiál : CR (Chloroprénový kaučuk)
Veľkosť : M32x1,5 alebo PG21
Vonkajší rozmer : 30 mm
Vnútorný rozmer : 27 mm
Výška : 2 mm
